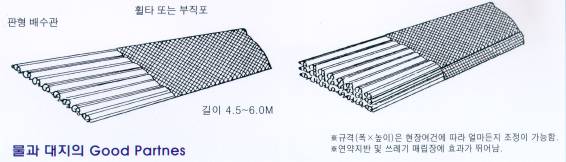

판형 배수관(Porous Drain Mat :
P.D.M) 이란 ?
판형 배수관은
집수폭이 넑고
맹암거 터파기를
절감하여 경제성이
있고 배수시간을
단축하는 혁신적인
암거배수관이며 현장
여건에 따라
여러 형태로
변형하여 매설할
수
있는
암거배수관 입니다.
◈

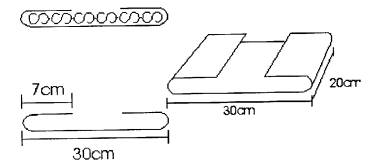

POROUS DRAIN MAT 규격
|
형식
|
P.DM본수
|
휠터의 종류
|
MAT
폭
|
MAT
높이
|
|
W
|
허용오차
|
W
|
허용오차
|
|
200型
|
7본
|
200
型 用
|
200
|
 15
|
17
|
 2
|
|
300
型
|
10본
|
300
型 用
|
300
|
 15
|
17
|
 2
|
|
형식
|
본수
|
휠터
|
치수
|
|
Ø75 型
|
4本 2板
|
Ø75 型 用
|
120 34 0.7t
|
|
Ø100 型
|
6本 2板
|
Ø100 型 用
|
180 34 0.7t
|
|
Ø125 型
|
6本 4板
|
Ø125 型 用
|
180 68 0.7t
|
|
Ø150 型
|
8本 4板
|
Ø150 型 用
|
240 68 0.7t
|
|
Ø200 型
|
8本 6板
|
Ø200 型 用
|
240 102 0.7t
|
|
Ø250 型
|
10本 9板
|
Ø250 型 用
|
300 153 0.7t
|
|
Ø300 型
|
10本 13板
|
Ø300 型 用
|
300 221 0.7t
|
|
Ø400 型
|
12本 20板
|
Ø400 型 用
|
360 340 0.7t
|
◈ POROUS
DRAIN MAT의 특징
◎
특징
1.많은
집배수가 가능하다.
2.매설
깊이의 절감(경제성)
3.도경장, 절형장, 판장 등 필요에 따라 변형 매설됨
4.굴곡
가능하여 취급, 설치가 용이하다.
◎ 설치장소
1. 공원,
운동장, 조성지 등의 암거배수공
2. 도로, 철도 등의
노선배수공
3. 골프장 (그린방카, 티 등)의 배수공
4. 사방공사의
암거배수공
5. 구조물의
배면수매립공
6. 연약지반의
배수공(쓰레기 매립장 등)

<측구공사
예> <공원, 운동장
등 조성지의
암거배수공 예>
|
